주인장 PC 구성

주인장 데스크테리어

2025.1.20

🖥️메인 PC

- R7 7700 (8c/16t)
- B650M MORTAR
- D5-6200 32GB CL30
- RX6900XT 16GB
- PM9A1 1TB / L5 lite 3D 1TB

용도

가끔 게임할때 사용하는 PC.

다른 PC가 많고 각잡고 게임할 시간이 많지 않아 켜져있는 시간이 많지 않다.

그마저도 고사양 게임이 아니라면 미니 PC나 게임용 VM을 사용합니다.

PC중에서 게임서버를 제외하면 아마 제일 안쓰는 PC

그것이 메인 PC

시스템 설명

쿨러는 T240 테티스, 2열 수냉이지만 7700 뚜껑이 두꺼워 온도가 널널한 편은 아닙니다.

PBO Advanced로 클럭 +150에 커옵 -40셋팅이다 Ycruncher VST기준 80도 중반유지

팬은 모두 P12로 변경해 아이들에선 무소음, 풀로드에도 꽤나 정숙한 편이다

올 블랙 컨셉으로 깔끔하다.

PCIe 1번 슬롯이 2번 위치에 있어 6900xt가 겨우 들어간다.

GPU 온도를 위해 P12 한개를 파워 쪽으로 하나 넣어줬다. 즉 보이지는 않지만 그래픽카드 밑에 P12가 흡기로 하나 있다.

램은 OLOy DDR5-6000 CL32 BLADE를 EXPO로 딸깍해서 사용했으나 딸깍딸깍으로 6200에 CL30으로 맞추었다

FCLK은 2033, UCLK=MCLK 상태로 FCLK과는 2:3으로 맞춰두었다.

🗂️메인 홈서버

- i9 13900T ES
- B660i STRIX
- D5-5600 48GB
- P41 500GB + SN770 2TB
- HC520 12TB*4
- RM550x

용도

대부분의 처리를 담당하는 서버

상시구동되며 모든 메인 컨테이너, 상시구동 VM, 주 작업 VM이 올라갑니다.

모든 데이터가 이 PC안에 있습니다.

컨테이너는 많이들 사용할 리버스 프록시, Nextcloud, jellyfin, Immich, transmission부터

vscode, adguard, CF DDNS, CF Tunnel, Droppy, Picsur, Kavita, HA, prowlarr등등이 올라갑니다.

시스템설명

케이스, 프랙탈의 NODE 304입니다. 구하기 매우 힘들지만 그만큼 대체제가 없는 케이스입니다..

사양은 최대 하드 6개, ITX메인보드, ATX파워, 2개 PCIe슬롯, CPU 쿨러높이 160mm입니다. 원한다면 하드 가이드를 하나 제거하고 길이 310짜리 그래픽카드를 달수도 있습니다.

하나의 케이스에서 고성능 하드웨어를 몰빵하기에 안성맞춤입니다. 작은 크기에 여러개 하드, 큰 쿨러, ATX파워, 그래픽카드를 원한다면 정말 one and only가 아닐까싶습니다. 공기흐름 구성도 쿨링에 정말 좋구요.

단점이라면 듀얼타워가 들어가기엔 조금 타이트합니다. PA120mini까지는 어떻게 겨우 ㄱ자 커넥터로 하드 케이블을 꼽았지만 일반적인 듀얼타워는 힘들것같습니다.

파워는 RM550x입니다. 이놈도 구하기 참 힘들었습니다.

구하기 힘든 케이스로 바꾸면서까지 ATX크기의 이 파워를 선택한 이유는 효율 때문입니다.

AC 파워중 저로드 구간에서 최고의 효율을 보여주는 파워입니다. 일반적인 파워가 10~20W 정도의 저로드 구간에서 60%대인점을 고려하면 상당합니다.

모듈러로 선정리도 간편하고 제로팬도 저소음에 한몫합니다. 존스보 케이스에 쓰던 FSP 400W SFX파워는 상시로 팬이돌았거든요

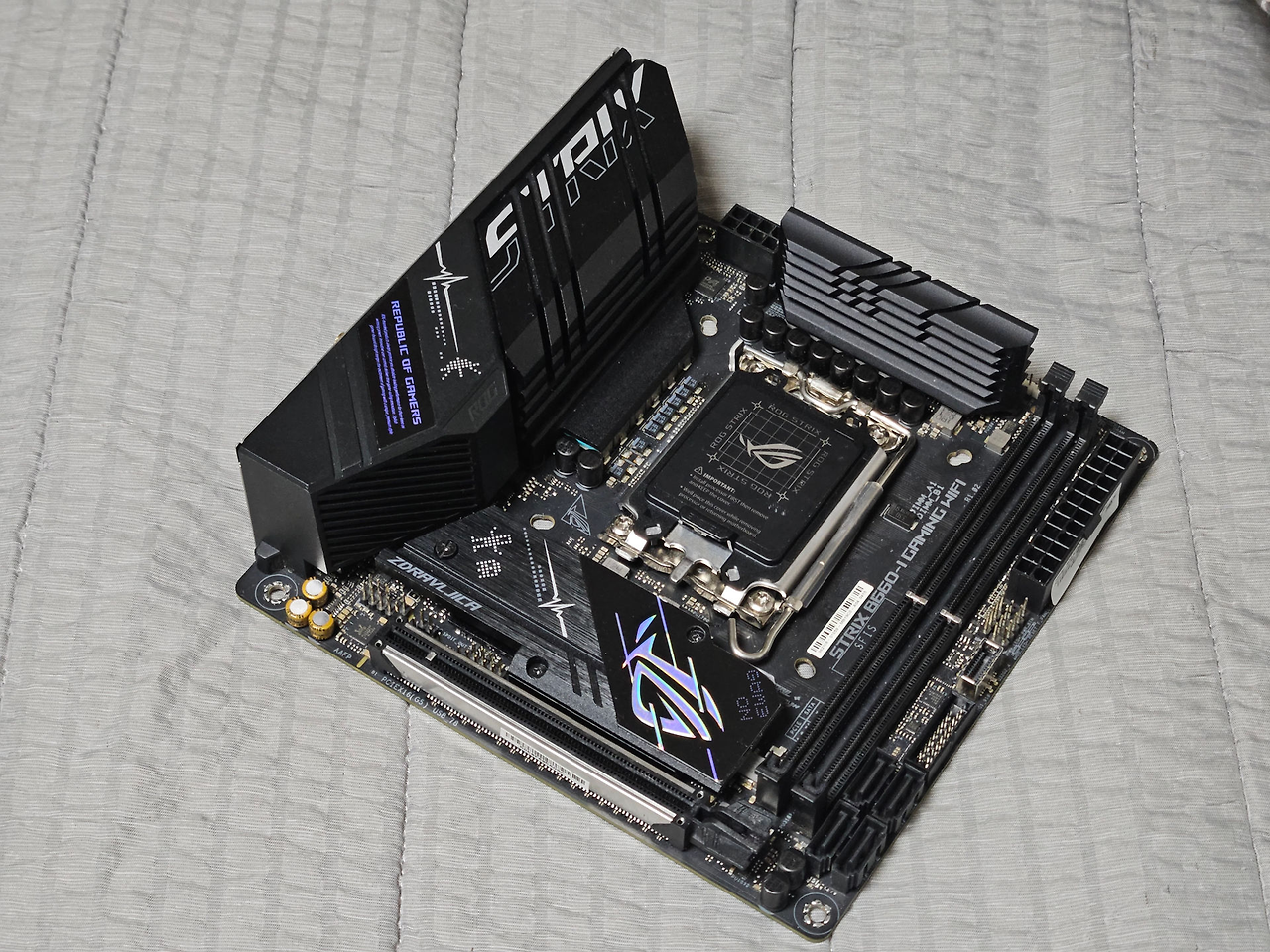

보드셋은 13900T ES, B660i strix, 킹뱅크 DDR5-5600입니다.

13900T ES는 쿨러와 메인보드 성능이 넉넉한만큼 180W로 전력제한 해제, 시네 3만점 정도입니다. 올코어 4.3,3.4가 넉넉하게 뽑힙니다.

#하이브리드 구조 - 서버용으로 인텔쪽 특히 이런 하이브리드 구조가 괜찮습니다. cpu pinning을 이용해 E코어와 P코어를 용도를 구분해 사용하면 스케줄러를 신경쓰지 않아도 됩니다.

AMD쪽은 모놀로식이 아닌이상 아이들이 매우 높고... G시리즈로 가게되면 PCIe와 캐시가 반토막이라...

인텔 내장그래픽이 제공하는 QSV, 그리고 SRIOV를 이용한 여러 vm에 gpu자원할당 할 수 있다는점도 메리트가 큽니다.

#높은 패키지 아이들 - ES라 그런지 특이한게 처음 설치후 테스트시 패키지 아이들이 6W정도로 코어 아이들에 비해 좀 높아 확인해보니 SA전압이 1.2로 조금 높게 잡혔습니다. 수동 고정 0.8v로 내려니 3~4W 정도 나옵니다. 또 E코어 전압이 조금 높긴 합니다..

#시스템 전력소모 - 시스템 전체 전력은 도커 모두 돌아가고 하드 스핀다운 상태에서 24W정도 왔다갔다 합니다. 13950HX 때문에 여러 1700소켓 ITX보드를 써보았지만 ASUS보드가 ASPM이 가장 잘먹습니다. 서버용으로 쓰신다면 ASUS나 긱바 추천드리고 그다음은 애즈락, MSI, 최악은 중국산 보드입니다.

메인보드도 8페이즈 DrMos로 적당히 준수한 수준입니다. 램은 CPU한계로 순정 5600을 구매해 꼽았습니다.

HC520 퐁퐁하드 4개로 Unraid에서 1개 페리티 어레이 구성입니다.

도커 컨테이너에서 쓰는 데이터를 500기가 SSD에, VM 이미지를 2테라 SSD에 저장하고 있습니다.

🗂️가상화서버

- i9 13950HX ES (8+16)
- Z790i EDGE
- D5-6000 CL38 64GB
- P31 1TB + SN770 2TB
- HC520 12TB
- RTX4060 8GB
- RM650x

용도

13900T가 오기 전까지 메인서버로 사용하던 시스템입니다.

메인으로 구성하기에 자잘하게 안맞는 부분이 있어 139T를 새로 영입후 가상화 전용 서버로 사용중입니다.

GPU를 이용해 서브컴 VM을 가끔 사용하고 추후 AI 공부등에 사용할 서버입니다.

협업등으로 고사양 VM이 필요할 경우 가상화 서버를 사용합니다.

시스템설명

이 시스템도 케이스 고민을 정말 많이했는데, ITX 메인보드에 ATX 160mm 이상, 그래픽카드 250mm가 들어가는 작은 케이스가 흔치 않습니다.. matx 케이스긴 하지만 상단부까지 열려 유지보수하기 좋고, 공기흐름도 괜찮게 설계되어 있습니다.

CPU는 13950HX 훌렁따 버전입니다. 배수락 해제되어있어 사실상 13900k인데 메인보드를 고르는데 참 골치아픈 부분이 2개 있습니다.

1. 패키지가 인터포저 위에 올라가 있어 메인보드의 메모리 차폐능력을 탑니다. DDR5는 메모리 2슬롯 보드가 적극 권장되고, 4슬롯이라면 거진 8000클럭까지 지원하는 보드에서 1,3에 꼽아야 낮은 클럭으로 부팅됩니다.

2. 13세대 i9이라 기본 전압이 비교적 높게 들어가 언더볼팅을 해야합니다만 B보드에선 CEP를 비활성화 할 수 없습니다. 해서 Z보드로 가야하는데 이마저도 긱바보드는 PCIe 이슈가 있고 ASUS보드는 배수락, 전력제한 조절이 안됩니다.. 애즈락은 139를 버틸만한 보드가 많지 않습니다.

위 두가지이유로 보드를 5번넘게 갈아치우고 정착한 결과가 Z790i edge입니다. 메인서버의 메인보드도 과정에서 남게된 보드입니다.

#실사용 세팅 - 53/43배수로 오버하고 CEP 비활성화후 AC/DC LL과 전압오프셋을 적당히 버무려 250~280W선에서 13900K 성능으로 맞추었습니다. PA120 SE에 LMTG-100으로 겨우 발열이 잡히니 정말 무지막지 합니다.

#메모리 - 메모리는 ADATA DDR5-5600 하닉 A다이 언락 버전 64GB로 보드 내 프리셋을 통해 6000mhz로 딸깍 했습니다.

#전력소모 - 이 시스템은 ASPM, Cstate 활성화, GPU P8 Power state 까지 해서 아이들 벽전력 44w정도 나옵니다.

🧪게임 호스팅 서버

- E5-2680 v4
- QIYIDA ED4
- D4-2400 64GB
- GTX760
- P31 500GB
- WD Purple 2TB

그냥 작고 컴팩트하게 맞췄습니다.

신기한게 VRM에 초크부분이 아무것도 안해도 70도가 넘어가서 따로 히트싱크를 달아주었습니다. CPU는 프라임으로 풀로드를 갈궈도 조그만 클립형 알리 쿨러로 70도가 안되는데 초크는 풀로드가 걸리건 말건 70도 왔다갔다하더군요...

2650 V4와 세트로 구매했지만 2680 v4가 싸길래 바꿔주었습니다

케이스는 작은데 야무지게 들어갈건 다 들어갑니다 하드는 서버에서 돌리는데이터 백업용으로 사용합니다. 일반적인 용도로 쓰기엔 성능이 처참하더군요... 압축해서 순차로 밀어넣어야지 겨우 쓸만한 수준입니다. CCTV특화용이라 그런것 같습니다.

ASPM이 확실히 조금 부족하긴 하지만 그래도 램 4개에 구형 아키텍처, GPU가 있는점을 생각하면 아이들 40W 정도로 나쁘진 않은편입니다.

🧪테스트 서버

- E5-2650 v4
- D4-2400 16GB REG
- x130 pro 512GB

갑자기 PCIe슬롯이 죽어버려 애물단지가 되어버렸습니다.

🖥️개발업무용 PC

- R7 7600
- D5-5600 32GB
- TUF B650M-E
- P31 500GB / DC S4500 1TB

🧪업무용 테스트 서버

- i5-14600KF
- TUF B760M-PLUS II
- D5-5600 48GB
- RTX2080 Ti 11GB
- RX580 4GB
- P31 500TB / 870 EVO 1TB
- WD 2TB

🖥️본가 PC

- i9 12900HX ES (8+8)
- D5-6000 48GB
- JINGYUE B760M SnowDream
- RX6600 8GB

- P41 500GB + x130 pro 1TB

본래는 본가에서 게임용이었으나 서버로 이용중입니다.

🧸미니PC 1

- R7 7735HS
- D5-4800 16GB
- Oculink GTX1660s
- P31 1TB

🧸미니PC 2
- N100
- D5-4800 12GB
- 512GB

소프트라우터 구축 예정

💻노트북
- R7 4800H
- D4-3200 32GB

- P31 500GB
- 91Wh/1.5Kg

2025.04.01

🖥️메인컴 업글

- CLC280

지금보다 어릴적, 수냉이 흔치 않던 시절 CLC280은 적당히 꿈꿔볼만한 수냉이었다.

다만 문제는 내가 급식이었다는점, 수냉을 살 돈이 없다는 점.

당근을 돌아다니다 본 280 3만원에 시세도 안보고 덥석 사버렸다

뭐 어떡해... 써야지...

근데 아뿔싸 280..? 280? 케이스가 되나? 어림도 없지

좋다 이참에 듀얼오리를 쓸겸 미들타워로 가보자 했지만

여지 없이 발목을 잡는 메인보드의 2번 16배속 슬롯

- U20M 미니

그냥 메인은 글카 하나만 쓰자... 라는 체념과 함께 비슷한 모델인 U20M으로 교체 후...

9070XT의 등장.. 갑작스런 몬헌 유행으로 라데온의 인기 상승...

아 이참에 글픽을 바꿔야겠다..! 6900팔고 9070 펄스 가야지! 했지만

컴퓨존은 구매 버튼 보기조차 힘들고 상급기는 140..?

그렇게 힘들게 임시로 구매한 6700XT로 버티던 중...

아 알리가 밉다

무지성 비즈니스 쿠폰 남발

- R7 7800X3D

- RTX5070 Ti

눈떠보니 칠팔삼디와 5070ti 구매

이런 테크로 인해 메인컴에 돈을 이빠이 바르게 됐다

🧸 미니PC1

EQR6 7735HS 판매

후

- K6

아주 빠르게 K6 핫딜 탑승

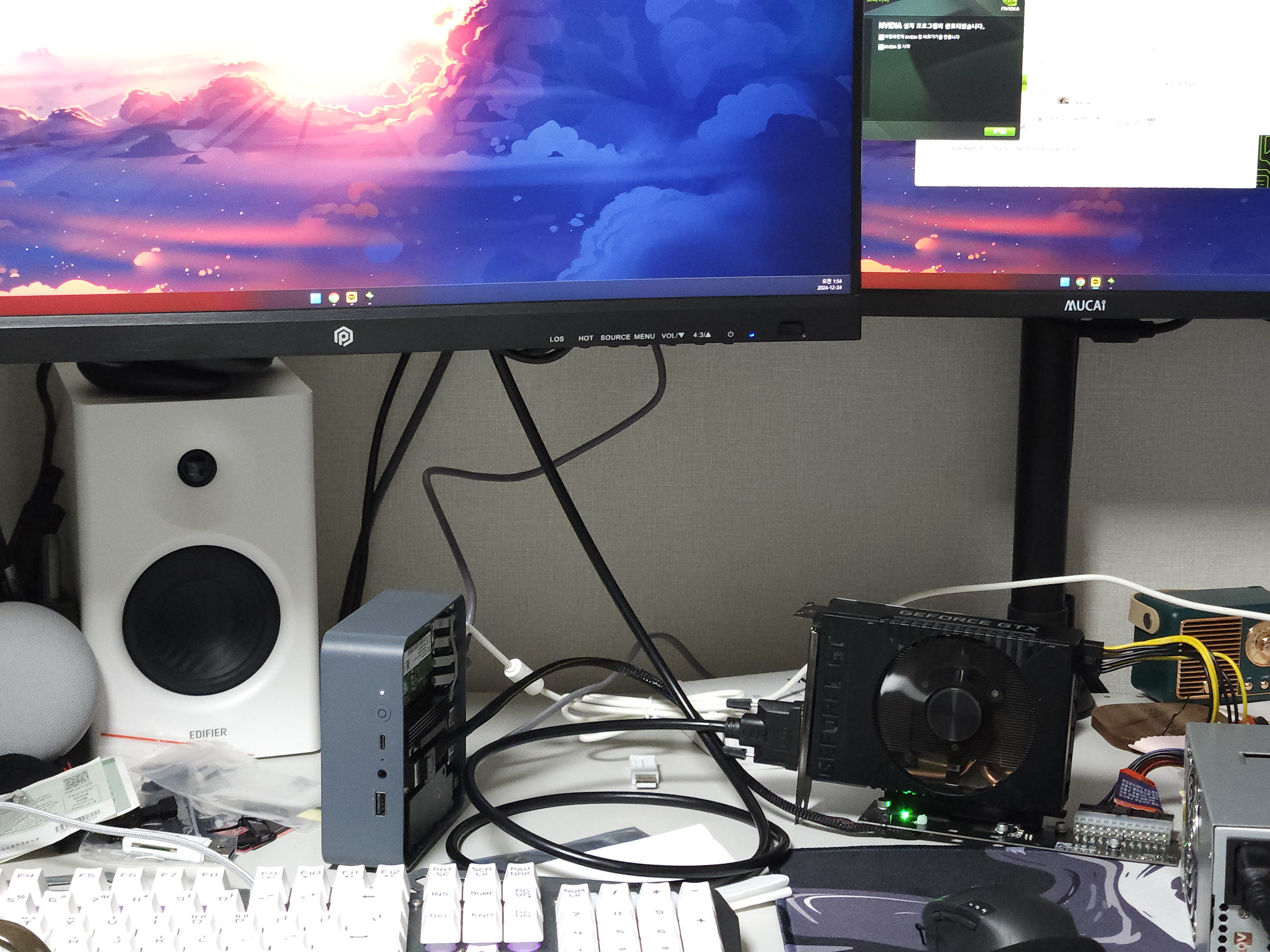

GMKtec K6 (7840HS)
DDR5 5600 32GB

P31 1TB

로 기변했다.

780m의 야무진 듀얼오리를 맛보니 1660S 가 아쉽다..

- RTX4060

하지만 4060을 오큐링크 독에 꼽으니 인식을 못한다

바로 PCIe 4.0 오큐링크 독 구매

m.2 PCIe 버전을 3.0으로 변경하는 바이오스 옵션도 없어서 어쩔 수 없었다.

덕분에 4060을 성능저하가 거의 없이 쓸 수 있게됐으니 만족한다

🖥️가상화 서버

위에서 쓴 4060이 어디서 왔냐... 하면 이놈에서 빼왔다

잘쓰던 4060을 뺀 이유

사실 VRAM 16GB 뽕에 넘어가 A770을 끼기 위해서였지만... ASPM을 먹여도 아이들 40W(글픽만)를 먹는 에티튜드, 리셋버그, 내장 그래픽의 SR-IOV와 약간의 충돌등 쓰기 힘든 부분이 있었다.

- RTX2060 12GB

그래서 이놈을 모셨다. 성능만 보면 엄청난 다운그레이드지만 다 이유가 있다

vgpu패치가 쉽게 가능한 2000번대, 그래도 꼴에 달린 RTX관련 유닛들, 12GB로 늘어난 VRAM, 40W보다야 덜먹는 10W 아이들, 점차 늘어나는 VM 에서 실행 불가능한 게임들...

아직 vGPU 패치를 해보진 못했지만 A770에 비하면... 선녀다.

🧪테스트 서버

CPU가 죽어서 해체 후 처분했다..
왜죽었니 e5-2650 v4..
